一种高响应抗过载热电偶温度传感器

公示时间：

2023-08-27 13:03:51

截止时间：

2023-11-27 13:03:53

参考价格：

面议

类型：

发明专利

法律状态：

发明专利

申请人：

中国飞行试验研究院

行业：

E0511 机械测试理论与技术

地区：

四川省

联系方式：

0838-6811888、 6939668 复制

微信号码：

暂无

QQ号码：

暂无

专利介绍

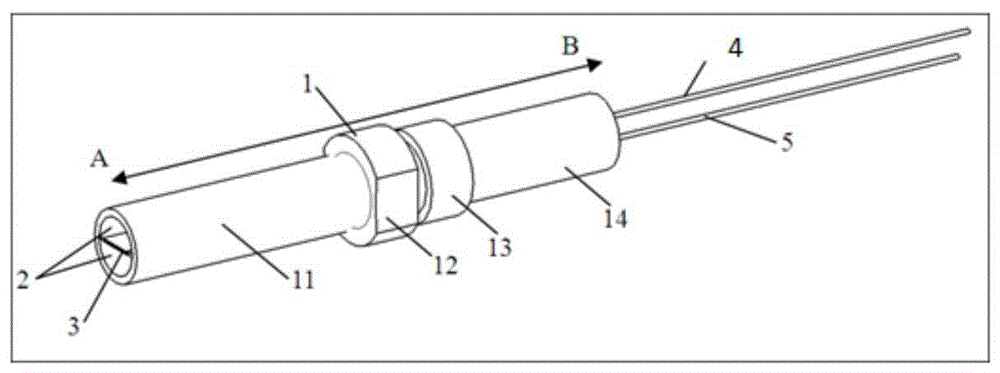

本发明涉及一种高响应抗过载热电偶温度传感器，包含：保护套(1)、绝缘梢子(2)、五层膜结构(3)、康铜热电偶层补偿导线(4)和铜热电偶层补偿导线(5)；五层膜结构(3)依次由第一绝缘层(31)、康铜热电偶层(32)、第二绝缘层(33)、铜热电偶层(34)、第三绝缘层(35)；其后端别留有康铜和铜热电偶层的补偿导线焊盘，两层极薄的热电偶层通过研磨运动形成热电偶接点，保证传感器的高动态响应特性；五层膜结构(3)压在两半的绝缘梢子(2)之间固定，将绝缘梢子(2)插入保护套内，组成小惯性温度传感器；本发明采用新的封装工艺的温度传感器传感器具有快速的动态响应特性和较高的结构强度。
