借助光学测量参数间接确定飞机溅水角度的方法

公示时间：

2023-08-27 13:07:20

截止时间：

2023-11-26 13:07:21

参考价格：

面议

类型：

发明专利

法律状态：

发明专利

申请人：

中国飞行试验研究院

行业：

A2210 与光学有关的交叉领域

地区：

四川省

联系方式：

0838-6811888、 6939668 复制

微信号码：

暂无

QQ号码：

暂无

专利介绍

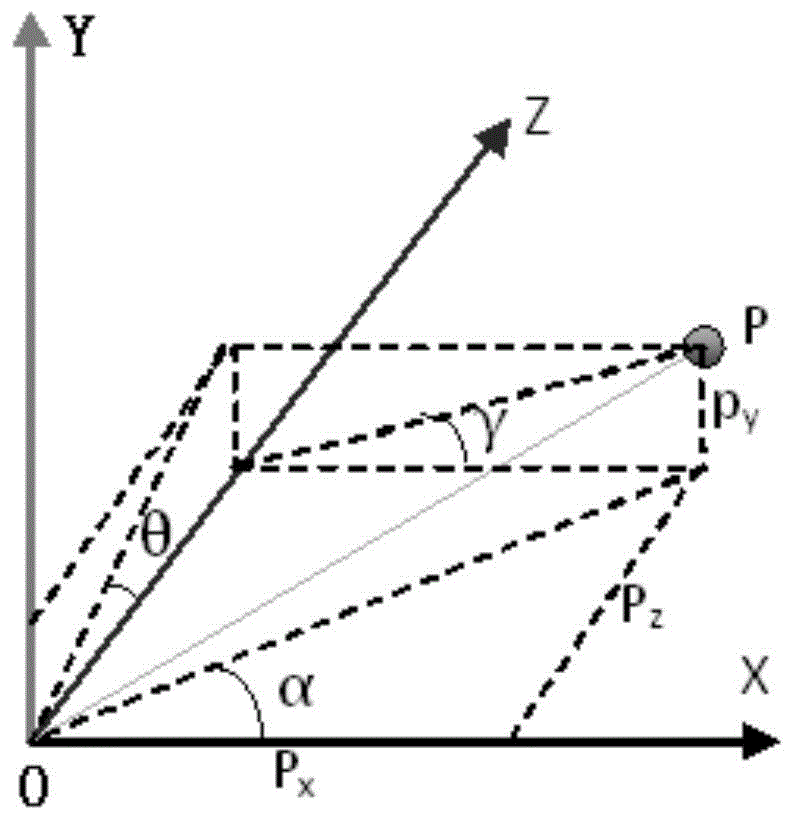

本发明属于试验测试技术，具体涉及借助光学测量参数间接确定飞机溅水角度的方法。本发明给出了一种基于坐标变换的溅水轨迹角度光学确定方法，具体包括步骤1：建立原坐标系和转换后新的坐标系之间的几何关系式；步骤2：在跑道斜前方和两侧按要求布置相机；步骤3：进行溅水试验，并借助光学相机计算出新坐标系下溅水轨迹的正视角和侧视角；步骤4：借助步骤1建立的坐标系关联关系，间接计算得到原坐标下溅水轨迹的正视角和侧视角。本发明为解决原整机溅水试验中获取溅水轨迹存在的问题，提出的一种新的测试方法。
