一种新型多模式压力测量探针

公示时间：

2023-08-27 13:08:59

截止时间：

2023-11-26 13:09:01

参考价格：

面议

类型：

发明专利

法律状态：

发明专利

申请人：

中国飞行试验研究院

行业：

E0511 机械测试理论与技术

地区：

四川省

联系方式：

0838-6811888、 6939668 复制

微信号码：

暂无

QQ号码：

暂无

专利介绍

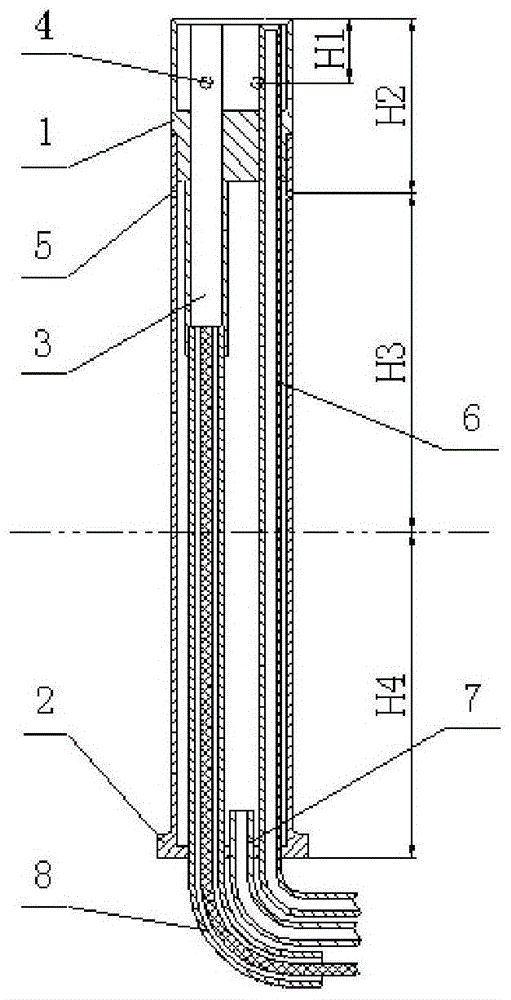

本发明属于进气道内流场测量技术领域，具体涉及一种新型多模式压力测量探针，本发明的多模式压力测量探针整体呈皮托管式，包含总压感受段(1)、静压感受段(2)、动态压力传感器(3)；总压引气管(6)和动态压力传感器线束管(8)贯穿总压感受段(1)和静压感受段(2)；并从静压感受段(2)底部向外引出的总压引气管(6)、静压引气管(7)、动态压力传感器线束管(8)，分别对接总压管接嘴、静压管接嘴、动态压力传感器插头。本发明的压力测量探针用于飞机进气道内流场同一位置处动态总压、稳态总压及静压的同步测量，对于流场流量及压力畸变的精准测量有重要作用。
